項目背景

為了實現對所轄用戶的手機、數據卡、上網本/筆記本等終端上網訪問的上下行內容進行實時采集和監測，中國移動政企分公司采購了1套百卓流量流向分析系統，該流量流向分析系統集中部署在中國移動國際信息港公有云上，元數據主要來自南方基地公有云、國際信息港IDC、國際信息港CMNet機房、北京三臺機房、信息港公有云5個機房出口統一DPI的數據。本期工程由信息港公有云和信息港IDC提供所需云平臺資源和物理服務器，所需通用服務器、存儲及網絡設備由中國移動集采或利舊；方案完全兼容中國移動公有云資源池和集采的硬件設備。

解決方案

一、系統概述

本次流量流向分析系統采用Hadoop分布式文件系統(HDFS)，通過獲取統一DPI提供的會話級數據（XDR話單）和統計級數據進行話單關聯、合成、分析實現客戶流量流向分析，流量計費數據采集和展示，IDC客戶流量分析、流量控制等功能。

二、系統架構

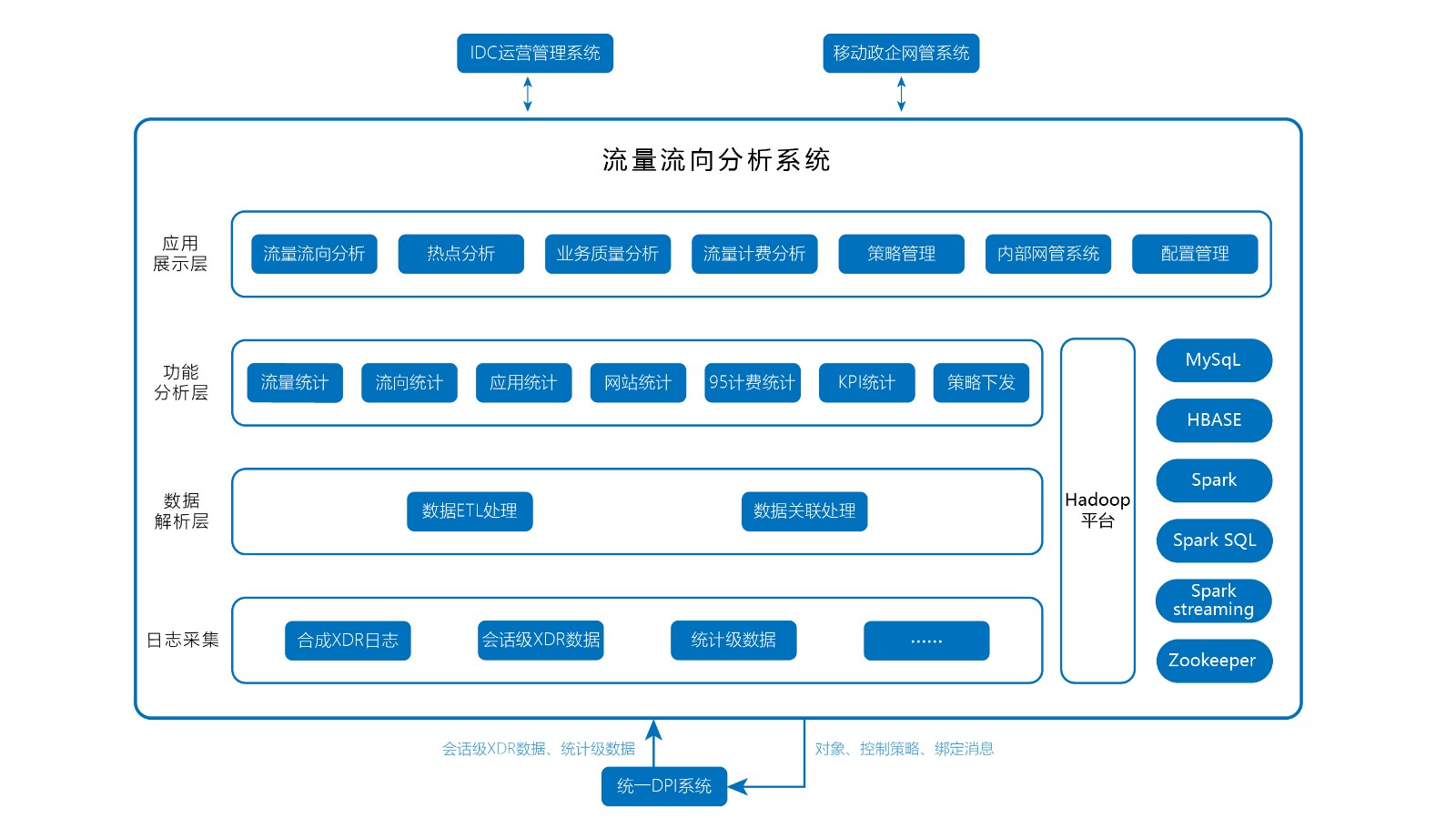

流量流向分析系統架構主要由日志采集系統、數據解析處理模塊、功能分析模塊、應用展示模塊等功能模塊組成，系統軟件架構如下圖所示：

三、系統功能

1．流量流向分析

刻畫流量的運營商來源和區域分布，以及各流向內的流量應用構成等；支持排名分析、趨勢分析、對比分析、多維分析等。

流量流向分析業務流量全程可視，包括區域流向、運營商分布、流量的應用構成等。

流量流向分析展示方式多樣，提供GIS地圖展示功能，支持餅圖、柱圖、曲線圖、表格等方式，并支持圖表切換，統計結果支持導出功能。

流量流向分析統計對象維度多樣，包括整體、IDC機房、IDC客戶、IDCIP、SP等。

流量流向分析統計時間粒度支持小時、天、周、月。

流量流向分析支持排名分析、趨勢分析、對比分析、多維關聯分析，支持多級鉆取查看詳細信息功能。

2. 應用分析

刻畫整體流量的應用分布情況，包括業務大類、業務小類等，以及各應用在各區域的流量構成等；支持排名分析、趨勢分析、對比分析、多維分析等。

針對IDC流量進行應用分析，支持應用（大類）和子應用（小類）的流量統計和訪問次數/用戶數量統計。

支持根據會話級XDR數據和業務流量統計級數據進行分析。

3. 業務質量分析

業務質量分析主要目的是對網絡的性能狀況進行檢測，包括響應延遲、業務加載延遲、重傳次數等，并給出性能指標，針對網絡視頻、網頁瀏覽、網絡游戲、IM等進行分析。

4. 熱點分析統計

熱點分析提供熱點網站、熱點應用、熱點服務器TOPN排名，分析內容包括流量、點擊量、訪問用戶數等。并提供熱點網站、熱點應用的趨勢分析。

5.  IDC計費分析

支持針對單個IDC客戶實現95計費功能，提供95計費詳單查詢，并生成95計費報表。IDC客戶流量明細話單的生成周期可配置（周或者月），支持至少保存6個月的流量統計記錄。

6. 流控功能

流量流向分析系統可生成流量控制策略策略，通過向統一DPI設備下發流量管理策略，以實現流量、訪問控制及帶寬保障功能。

方案優勢

1.流量可視化

以可視化的方式呈現，幫助管理人員全面掌握網絡中各節點、各服務器的流量成分，讓網絡管理、營銷工作有據可循。

2.流量流向分析

及時發現網絡中服務器是否存在大量跨區域、跨網流量，減少網間結算成本，杜絕收支倒掛的現象發生。

3.熱點資源分析

可以有效評估CDN資源的引入是否達到預期的流量本網率指標要求，為CDN業務的持續優化提供依據。

4.業務質量分析

通過建立質量分析模型，監控?zé)狳c(diǎn)資源、熱點ICP及其分發網絡的質量狀態，基于知識庫分析質差原因給出改進措施，有效保障服務質量。

5.CDN計費分析

支持針對單個IDC客戶實現95計費功能，提供95計費詳單查詢并生成95計費報表，大大提高了客戶的工作效率。
