七類 4 對屏蔽雙絞線

YD/T1019-2013&EIA/TIA 568B.2&ISO/IEC 11801

一、產品信息

• 參考標準：YD/T1019-2013&EIA/TIA 568B.2&ISO/IEC 11801


• 額定溫度：70℃

• 導體：優質固態無氧純銅

• 符合 RoHS 認證的彩色高密度聚乙烯絕緣層

• （線對）鋁箔屏蔽

• 鍍錫銅排流線

• 鍍錫銅絲編織

• 撕裂繩

• 符合 RoHS 認證的環保優質PVC 新料

• 包裝：盤裝（305m/盤，盤具尺寸：Φ40CM x H28CM）

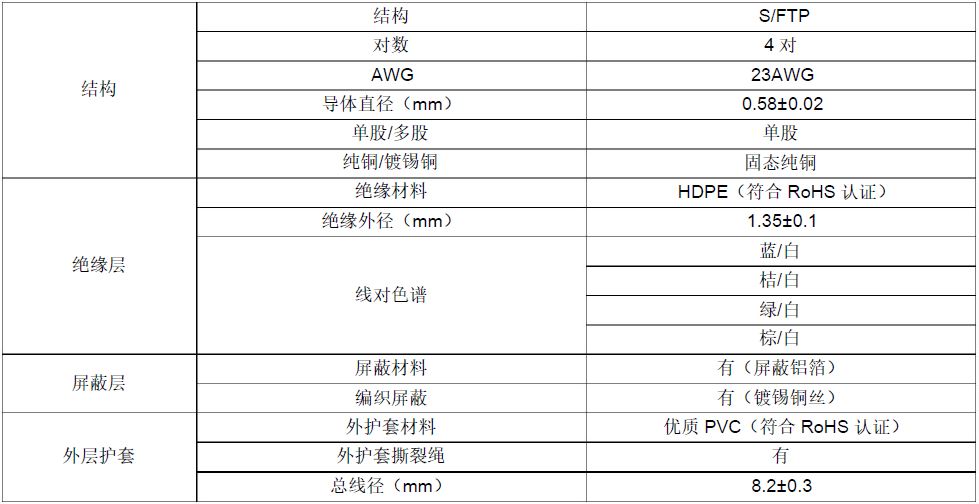

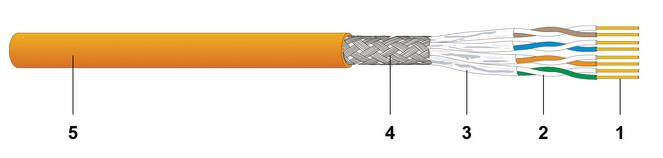

二、產品結構

四、適用范圍

• 100 Base-T4


• 100 Base-TX

• 100VG-AnyLAN

• 1000 Base-T

• 10G Base-T

• 155Mbps ATM


• 622Mbps ATM

傳輸 速 率 10G 以上 ， 可 滿 足 600MHZ 的帶 寬 ， 并 可 往 下 兼 容 所 有 現 有 的 以 太 網 如10BASE-T,100BASE-T,1000BASE-T 等的應用。采用專業的PCB 電路及端子交叉性能補償設計，使NEXT 與RL 等關鍵性能參數良好。因產品接口形式繼續延續了RJ45 的結構，可以方便的向下兼容到C6，C5e 等。

五、機械特性

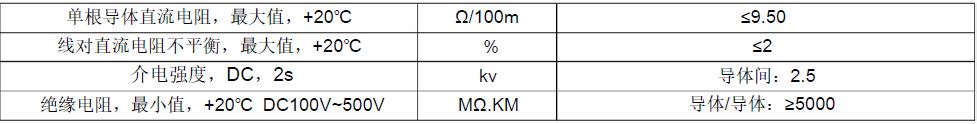

六、電氣特性

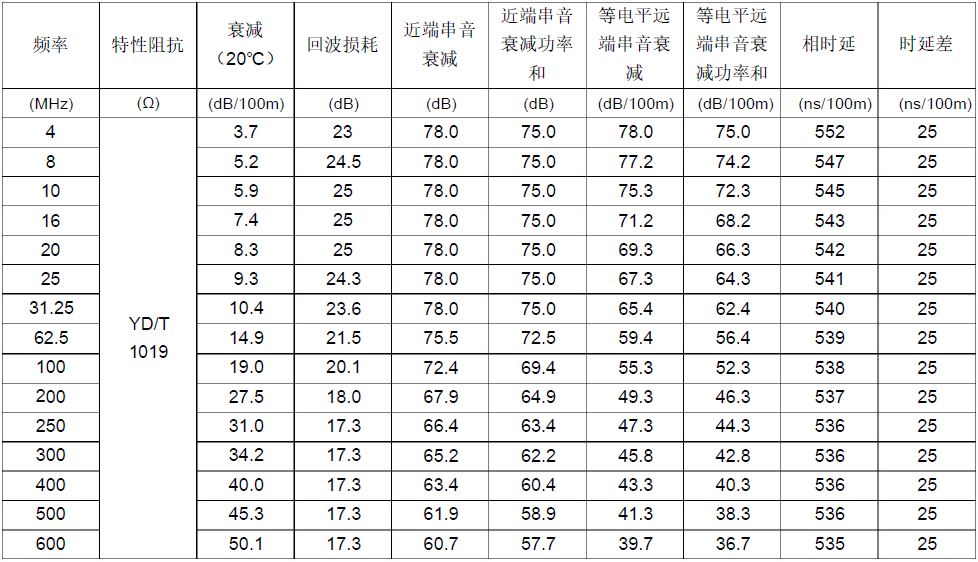

七、電氣特性

100 Base-T4

100 Base-TX

100VG-AnyLAN

1000 Base-T

10G Base-T

155Mbps ATM

622Mbps ATM

傳輸 速 率 10G 以上 ， 可 滿 足 600MHZ 的帶 寬 ， 并 可 往 下 兼 容 所 有 現 有 的 以 太 網 如10BASE-T,100BASE-T,1000BASE-T 等的應用。采用專業的PCB 電路及端子交叉性能補償設計，使NEXT 與RL 等關鍵性能參數良好。因產品接口形式繼續延續了RJ45 的結構，可以方便的向下兼容到C6，C5e 等。
