鐵路數字信號電纜

SPTYW03        SPTYW23        SPTYWA23        SPTYWL23        SPTYWP03        SPTYWP23        SPTYWPA23        SPTYWPL23

TB/T 3100.1~5-2017《鐵路數字信號電纜》

一、產品名稱及型號規格

1、塑料護套鐵路數字信號電纜：SPTYW03、SPTYW23

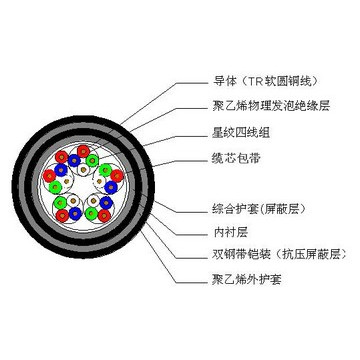

2、綜合護套鐵路數字信號電纜：SPTYWA23

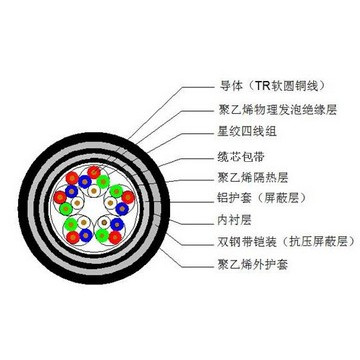

3、鋁護套鐵路數字信號電纜：SPTYWL23

1～3規格：4、6、8、9、12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61

4、塑料護套內屏蔽鐵路數字信號電纜：SPTYWP03、SPTYWP23

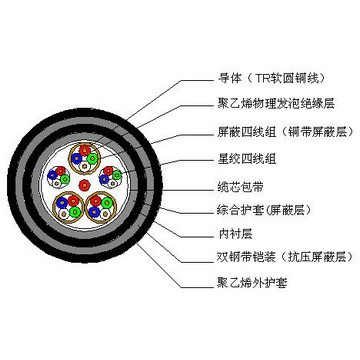

5、綜合護套內屏蔽鐵路數字信號電纜：SPTYWPA23

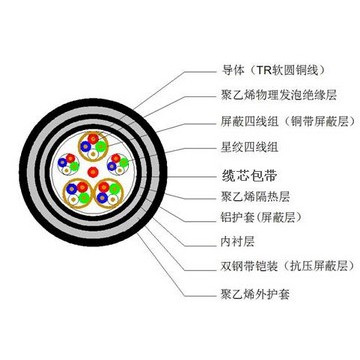

6、鋁護套內屏蔽鐵路數字信號電纜：SPTYWPL23

4～6規格：8B、12A、12B、14A、14B、16A、16B、19A、19B、21A、21B、24A、24B、28A、28B、30A、30B、33A、37A、42A、44A、48A、33B、37B、42B、44B、48B

二、技術特點

本產品絕緣單線采用“皮-泡-皮”三層共擠物理發泡聚烯烴絕緣結構，在滿足TB/T 2476-2017《鐵路信號電纜》指標的基礎上，綜合電氣性能進一步優化，其中交流額定電壓提高了1.5倍，導電線芯絕緣電阻提高兩倍，工作電容下降40%，降低了傳輸衰耗，提高了電纜的安全可靠性。增加了傳輸衰減、阻抗、串音等項通信傳輸指標，具有傳輸模擬信號（1MHz）、數字信號（2M bit/s）、及交流750V或直流1100V電力的功能。其中內屏蔽鐵路數字信號電纜可以傳輸相同或不相同頻率的信號在同一根電纜內傳輸，解決了鐵路數字信號電纜“同頻不同纜”的缺點，提高了鐵路系統中信息的傳輸效率。

三、使用特性

1、電纜的使用環境溫度為－40℃～＋60℃，敷設的環境溫度不低于－10℃。

2、電纜的長期工作溫度應不超過＋70℃。

3、電纜的允許彎曲半徑：非鎧裝電纜應不小于電纜外徑的10倍；鎧裝電纜應不小于電纜外徑的15倍；內屏蔽電纜應不小于電纜外徑的20倍。

本產品適用于鐵路信號中ZPW-2000A無絕緣軌道電路自動閉塞系統，可滿足10km傳輸距離要求。用于列控自動裝置和超速防護系統地面設備，微機聯鎖、微機監測系統、大功率電動轉轍機等有關信號設備和控制裝置之間傳輸控制信息、監測信息和電能?？勺鰹镈MIS基層信息，業務電話和區域通信的傳輸通道，并可替代“鐵路信號電纜（PTY纜）”用于其它制式的信號系統中。
