鐵路信號電纜

型號	PTYY或 PTY03 PTY23 PTYA23 PTYL23
執行標準	TB/T 2476-2017《鐵路信號電纜》
產品描述	一、產品名稱及型號規格塑料護套鐵路信號電纜:PTY03、PTY23 綜合護套鐵路信號電纜：PTYA23 鋁護套鐵路信號電纜：PTYL23 規格：4、6、8、9、12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61 二、技術特點 1、絕緣單線采用實芯聚乙烯絕緣結構，物理性能優越，且耐壓強度高。 2、本產品結構穩定，信號傳輸性能穩定。三、使用特性 1、電纜的使用環境溫度為－40℃～＋60℃，敷設的環境溫度不低于－10℃。 2、電纜的長期工作溫度應不超過＋70℃。 3、電纜的允許彎曲半徑：非鎧裝電纜應不小于電纜外徑的10倍；鎧裝電纜應不小于電纜外徑的15倍。
應用說明	適用于額定電壓交流500V或直流1000V及以下傳輸鐵路信號、音頻信號或自動信號裝置的控制電路，其中綜合護套、鋁護套鐵路信號電纜具有一定的屏蔽性能，適宜于電氣化區段或其它有強電干擾的地區敷設。

產品型號名稱

型號	名稱
PTYY或 PTY03	聚乙烯絕緣聚乙烯外護套鐵路信號電纜
PTY23	聚乙烯絕緣鋼帶鎧裝聚乙烯外護套鐵路信號電纜
PTYA23	聚乙烯絕緣綜合護套鋼帶鎧裝聚乙烯外護套鐵路信號電纜
PTYL23	聚乙烯絕緣鋁護套鋼帶鎧裝聚乙烯外護套鐵路信號電纜

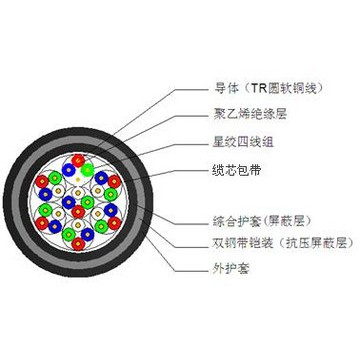

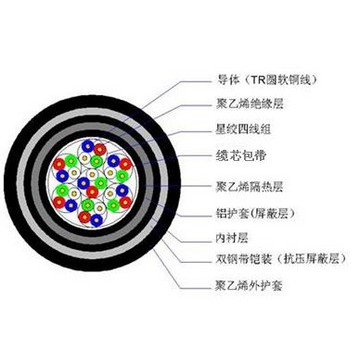

結構示意圖
