城際軌道交通電纜

型號	PTYA23 PTYL23 PTYT23
執行標準	Q/320584 QAK 017-2021
產品描述	一、產品名稱及型號規格綜合護套城際軌道交通電纜：PTYA23 鋁護套城際軌道交通電纜：PTYL23 銅屏蔽城際軌道交通電纜：PTYT23 規格：4、6、8、9、12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61 二、技術特點 1、絕緣單線采用實芯聚乙烯絕緣結構，物理性能優越，且耐壓強度高。 2、本產品結構穩定，信號傳輸性能穩定。三、使用特性 1、電纜的使用環境溫度為－40℃～＋60℃，敷設的環境溫度不低于－10℃。 2、電纜的長期工作溫度應不超過＋70℃。 3、電纜的允許彎曲半徑：非鎧裝電纜應不小于電纜外徑的10倍；鎧裝電纜應不小于電纜外徑的15倍。
應用說明	本產品適用于城際軌道交通工頻或直流供電傳輸，也可用于音頻信號或某些自動裝置用固定敷設的各種電纜。本產品根據使用環境的不同，電纜的阻燃等級分為A、B、C、D類，且具有良好的屏蔽性能，適宜于電氣化區段或其它有強電干擾的地區敷設。

產品型號名稱

型號	名稱
PTYA23	聚乙烯絕緣綜合護套鋼帶鎧裝聚乙烯外護套城際軌道交通電纜
PTYL23	聚乙烯絕緣鋁護套鋼帶鎧裝聚乙烯外護套城際軌道交通電纜
PTYT23	聚乙烯絕緣銅屏蔽鋼帶鎧裝聚乙烯外護套城際軌道交通電纜

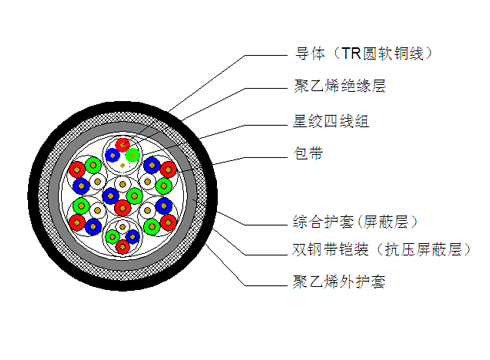

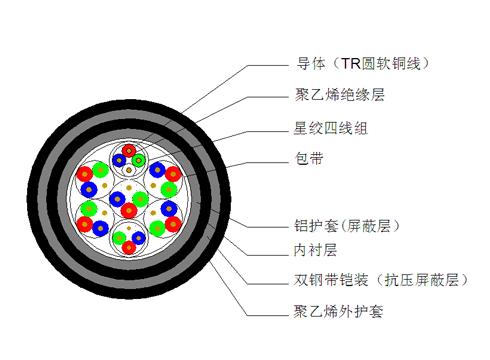

結構示意圖
